Назначение, принцип работы
Назначение
Установки пенно-флотационной сепарации используются для удаления загрязнений (масло- и нефтесодержащих примесей, жиров, взвешенных веществ ) из сточных вод в комплексах очистных сооружений, применяя метод напорной фильтрации.
Установки с успехом применяются на предприятиях пищевой и нефтеперерабатывающей промышленности, автотранспортных предприятиях, АЗС, заводах и предприятиях железнодорожного транспорта.
Главной отличительной особенностью установок УПФ является сочетание флотационной и сепарационной камеры в одну с применением эффекта тонкослойного разделения фаз, что при значительном уменьшении размеров и цены позволяет достичь высокой степени очистки, характерной для многоступенчатых установок. Усовершенствованная конструкция камеры позволяет совмещать в себе способы флотации и пенной сепарации, что позволяет достичь высокого качества очистки сточных вод со значительными входными загрязнениями. В целях повышения эффективности удаления пены и предотвращения ее разрушения в отстойной зоне предусмотрена оптимальная регулировка скорости движения механизма удаления пены.
Установка имеет осадочную подтрубную часть, оснащена удобными легкомонтируемыми тонкослойными блоками и крышками для предотвращения попадания загрязнений в окружающую среду. Установка УПФ.Р имеет рециркуляционную систему очистки, что позволят дополнительно повысить степень очистки сточных вод с помощью многократного рецикла при проточной работе аппарата.
Установки самовсасывающие, оснащены всей необходимой запорной арматурой.
Принцип работы

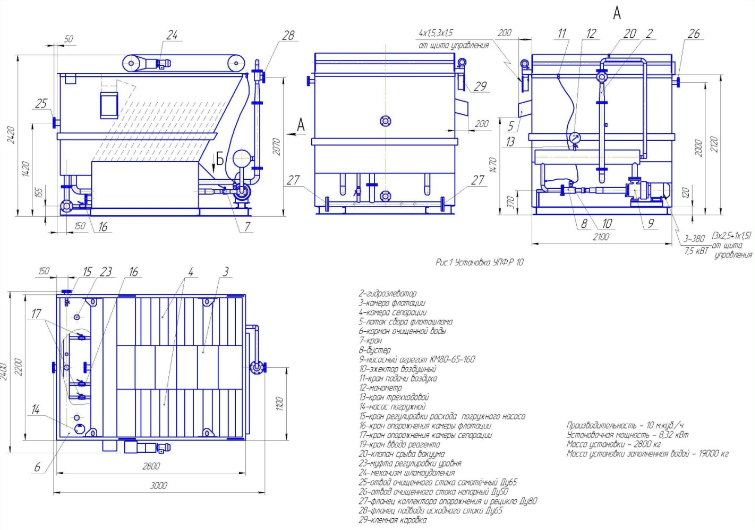

Из камеры сепарации 4 (см. Конструктивную схему) очищенный сток (рециркуляционный сток) через кран 7 забирается подсосной трубой бустера 8,расположенного перед насосным агрегатом 9.
Применение бустера (усилителя) 8 позволяет создать подпор на входе насосного агрегата 9, при этом насосный агрегат работает в оптимальной точке его характеристики. Напор бустера складывается с напором, развиваемым насосным агрегатом (до 0,7 Мпа). Давление контролируется манометром 12.
На бойпасной линии системы «бустер-насосный агрегат» установлен эжектор 10, который в рециркуляционный сток подаёт газ (воздух). Регулирование расхода воздуха производится краном 11. Растворимость воздуха в стоке прямопропорциональна давлению. Далее водовоздушная смесь поступает на сопло гидроэлеватора 2. Гидроэлеватор 2 по трубопроводу забирает исходный сток. Исходный сток, смешиваясь с рабочим потоком, поступает в камеру флотации 3, где происходит резкое снижение давления. При этом растворённый воздух выделяется мелкими пузырьками, которые на своей поверхности уносят загрязнения, имеющиеся в стоке, образуя на зеркале (поверхности) флотатора пенный слой. Из камеры флотации 3 сток переходит в камеру сепарации 4 с расположенными в ней тонкослойными элементами. В камере сепарации происходит окончательное выделение растворённого воздуха.
Образовавшийся на зеркале установки флотошлам механизмом шламоудаления 24 удаляется в лоток 5. Из камеры сепарации 4 часть очищенного стока поступает в рециркуляцию на бустер 8; другая часть через регулировочные муфты 23 в карман 6 очищенного стока.
Из кармана 6 очищенный сток удаляется самотёчно или насосом 14 через кран 15-напорно. Если сток из кармана 6 не отводится, то через переливной трубопровод, коллектор опорожнения рецикла 27 сток отводится в ёмкость исходного стока 1.
