Монтаж

Монтаж

Перед монтажом автономной канализации «ТОПАС» следует обратить внимание на следующее.

Автономная канализация «ТОПАС» не имеет отверстия для подсоединения подводящего трубопровода канализации.

Необходимо соблюсти следующие условия: подводящий трубопровод должен быть введен в приемную камеру УОСВ «ТОПАС», отверстие в стенке приемной камеры УОСВ «ТОПАС», «ТОПАС» должно быть вырезано точно по профилю подводящего трубопровода.

Отверстие для подводящего трубопровода вырезается и герметизируется при монтаже, шефмонтаже (наилучшим способом герметизации подводящего трубопровода является опайка с помощью полипропиленовой сварки)

Все самотечные модели УОСВ «ТОПАС» изготавливаются с патрубком для слива очищенных стоков Ø 110 мм. В моделях станций с принудительным выбросом труба (Ø 25 мм либо Ø 32 мм) выводится в любую сторону на глубине min 2,1 м от дна станции в зависимости от модели станции. Крышка УОСВ « «ТОПАС», включая петли, должна быть над уровнем грунта на 150–180 мм. Следует это учитывать при возможных ландшафтных работах на Вашем участке в будущем.

Вентиляция отработанных газов из УОСВ «ТОПАС» осуществляется через подводящую канализационную трубу, затем через фановый стояк, заканчивающийся выше крыши здания. Фановый канализационный стояк должен быть выведен непосредственно на крышу здания или в самую верхнюю точку канализационной сети. Не допускается совмещения шахт канализационного и вентиляционного стояков.

Присоединение к канализационной сети

Глубина входа подводящей трубы в стенку приемной камеры УОСВ «ТОПАС» осуществляется – min 1,4 м, max 1,8 м от дна станции.

Так как вход может быть установлен на разных высотах, станция поставляется без подключенной подводящей трубы в целях облегчения установки и монтажа последней. После установки станции очистки сточных вод в котлован с подготовленным дном согласно прилагаемой схеме следует вырезать в стенке приемной камеры отверстие для подводящего трубопровода в соответствии с монтажной схемой. Для оптимальной работы станции необходимо, чтобы подводящий трубопровод был установлен, по крайней мере, на 1,5 м выше ее днища в целях обеспечения достаточного накопительного объема (для залпового сброса) и во избежание подпора воды в подводящем трубопроводе.

Отверстие в стенке следует вырезать точно по профилю канализационной трубы и герметично обварить сварочным прутком. Если вход в станцию 0,5-0,8 м от поверхности земли, это не мешает нормальной работе станции.

В любом случае необходимо соблюдать следующие условия:

  • вход должен быть введен в уравнительный резервуар (приемную камеру);

  • вход должен быть как минимум на 1,5 м выше днища станции очистки сточных вод;

  • технологический трубопровод (подводящая магистраль) выполняется из труб ПВХ 110х3,2 мм либо 160х3,6мм.



Монтаж канализации «ТОПАС»

  1. Подготовить котлован согласно монтажной схеме Вашей модели станции и установить опалубку.

  2. Произвести подсыпку песком (основание) min 10 см.

  3. Подвести подводящую магистраль на нужную глубину.

  4. Подвести кабель 4x1,5 ВВГ в гофре либо ПНД.

  5. Обеспечить подачу воды непосредственно к месту установки станции для заливки.

  6. Станция опускается в котлован и выставляется по уровню горизонтально и вертикально (mах отклонение 5 мм).

  7. Фиксируется обсыпкой со всех сторон на 30 см - 40 см песком.

  8. Заполняется на эту же высоту водой.

  9. Станция обсыпается песком со всех сторон на 1 м от дна станции.

  10. Далее заливается на 1 метр равномерно с обсыпкой песком.

  11. Приступаем к выполнению входного отверстия, для чего:

  • отмеряем фактическую высоту трубы, подсоединенную к приемной камере (при этом должны быть соблюдены все размеры монтажной схемы) и отчерчиваем профиль трубы;

  • производим технологическое отверстие под входное отверстие;

  • устанавливаем прилагаемый патрубок и обвариваем его сварочным прутком;

  • соединяем подводящую магистраль с патрубком через соединительную либо компенсирующую муфту;

  • производим соединение выходной трубы в моделях станции с самотечным выходом.

  • В принудительных станциях необходимо сделать отверстие в любую из 4-х сторон по направлению выброса чистой воды Ø 25 (либо Ø 32), вставить прилагаемый патрубок и опаять его;

  • установить насос в емкость для сбора очищенной воды и собрать конструкцию из двух шлангов Ø 25, четырех хомутов и уголка 90° Ø 25 (либо Ø 32);

  • подключить насос в соответствующий штепсельный разъем № 3.

  1. Применяется кабель ВВГ 4x1,5 (длина кабеля не должна превышать 30 м) в электрический вход станции и подключается по прилагаемой схеме, в техническом паспорте в электрическую коробку. Если длина более 30 м, то ВВГ 4х2,5.

  2. В станцию устанавливаются компрессора и подключаются в соответствующие разъемы согласно номерному обозначению.

  3. Станция обсыпается песком до нулевой отметки уровня земли.

  4. Кабель подключается к щитку на 16А автомат.

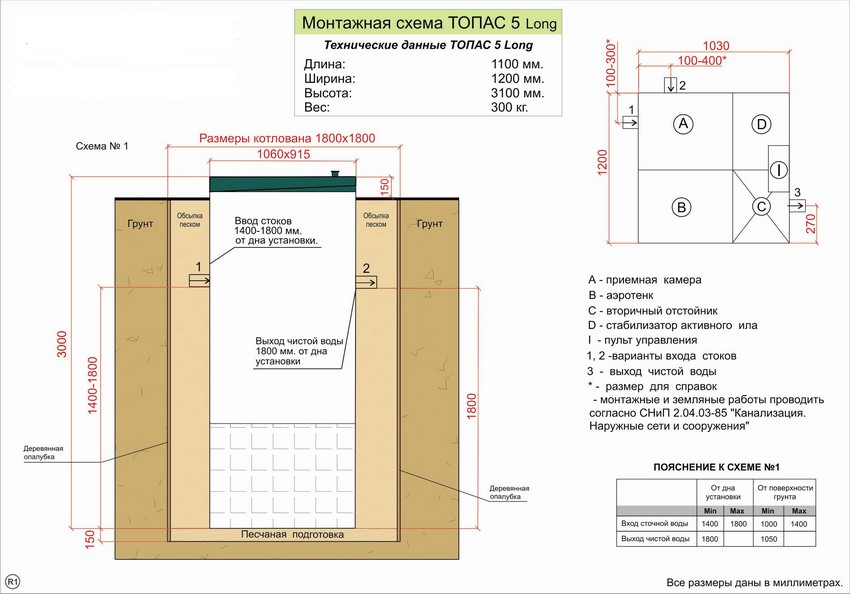

Монтажная схема ТОПАС-5

Монтажная схема ТОПАС-5 long

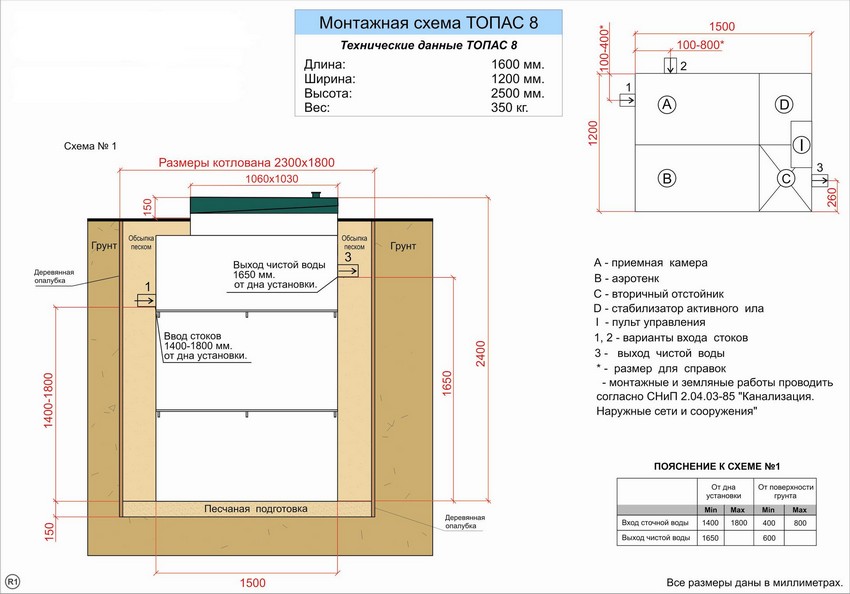

Монтажная схема ТОПАС-8

Монтажная схема ТОПАС-8
