Монтаж

Подготовка котлована

Размеры котлована и его глубина устанавливаются в проекте сооружения и зависят от параметров КНС, условий эксплуатации, уровня залегания грунтов, способных выдержать нагрузку от рабочего веса установки, глубины промерзания грунта и др. факторов.

Монтаж КНС

1. Канализационные насосные станции устанавливаются в котлован на готовое ж/б основание. Размеры, масса плиты, марка бетона для устройства основания определяются проектом и зависят от индивидуальных особенностей объекта и монтируемой КНС. Ниже приведен общий чертеж фундамента стандартной КНС (d=1800мм, h=3000-5000мм)

2. Перед монтажом корпуса КНС на основание (ж/б плита), необходимо очистить поверхность от посторонних предметов. Убедитесь, что между дном КНС и поверхностью основания ничего нет.

3. При установке корпуса КНС в вертикальное положение, нагрузку от массы корпуса следует распределить равномерно по всем монтажным петлям.

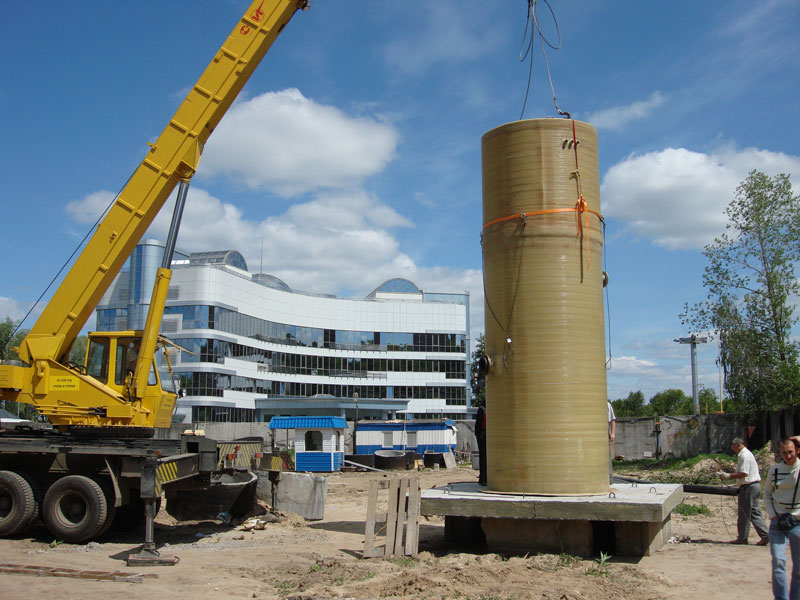

4. Корпус КНС, с помощью спецтехники, поднимают за монтажные петли и устанавливают согласно строительного проекта на бетонное основание.

5. Проверьте вертикальность корпуса. При горизонтальности фундамента КНС будет

стоять вертикально.

6. Если в месте размещения КНС присутствуют, или есть вероятность появления грунтовых или паводковых вод, то необходимо закрепить корпус к фундаменту анкерными болтами. Для этого, через отверстия расположенные во фланцевом выступе (юбке), сделать отверстия в фундаменте, забить в них анкера и затянуть их. В случае возникновения опасности выталкивания корпуса высокими грунтовыми водами, необходимо дополнительно к анкерам произвести пригруз корпуса товарным бетоном. Для этого, верхний уровень бетона должен быть на 200 мм. выше первого нижнего ребра жесткости корпуса КНС. Расчет массы бетона производится в объеме рабочего проекта или проекта производства работ. После установки корпуса КНС и закрепления его к монтажной ж/б плите, необходимо заполнить корпус КНС водой на 300-400 (мм).

7. Подсоединение трубопровода выполняют после заполнения котлована грунтом до подводящего коллектора. Утрамбовку грунта выполнять послойно, каждые 200-300 (мм).

Перед обратной засыпкой убедитесь, что корпус КНС не имеет повреждений. После

монтажа КНС на основание и проверки уровнем её вертикальности, следует приступить к обратной засыпке КНС до подводящего коллектора.

8. Подсоединить к гильзе корпуса КНС трубу подводящего коллектора. Способ соединения подводящего трубопровода и гильзы корпуса КНС зависит от используемых материалов, проектной комплектации КНС, глубины залегания трубопровода, условий эксплуатации и других особенностей работы КНС.

9. Присоединить выходную трубу к напорному коллектору.

10. Обратную засыпку следует производить мягким грунтом без камней, равномерно по

окружности КНС. Засыпку выполнять слоями, по 200-300 (мм), последовательно трамбуя каждый слой. Зимой надо учесть, что грунту нельзя замерзать. Грунт, под подводящий и напорный коллектора, утрамбовывают.

Применение трамбовочной техники с массой более 100кг запрещено. Утрамбовку

грунта выполнить выше отметки -1.00 от поверхности земли.

Монтаж насосного оборудования

11.Перед опусканием насосов по направляющим, необходимо выполнить указания в соответствии с руководством по монтажу и эксплуатации насосного оборудования, входящего в состав паспорта КНС (для каждого производителя насосного оборудования возможны свои особенности). Убедитесь, что внутри корпуса КНС нет посторонних предметов. По направляющим опустить насосы в рабочее положение и закрепить их. Разместить поплавковые датчики уровня согласно инструкции. Смонтировать Шкаф управления. Произвести подключение насосного оборудования пользуясь руководством по эксплуатации.

12.Залить смонтированную насосную станцию чистой водой и проверить работу

поплавков и насосов в автоматическом и ручном режимах.

13. Проверить работу датчиков температуры, сейсмических колебаний, систем аварийной сигнализации, блока GSM оповещения, систем диспетчеризации и других функций, предусмотренных в комплектации шкафа управления.

Внимание! При отсутствии опыта в проведении монтажных и пуско-наладочных работ, мы настоятельно рекомендуем воспользоваться помощью профессионалов!

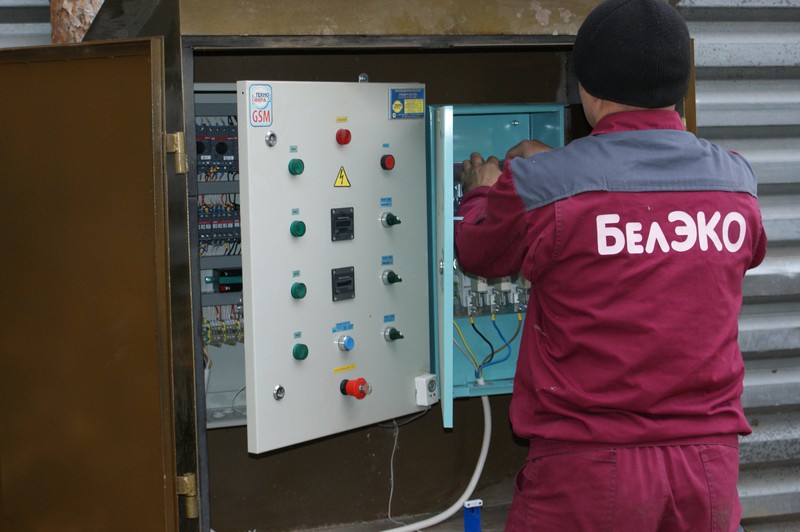

Монтаж шкафа управления

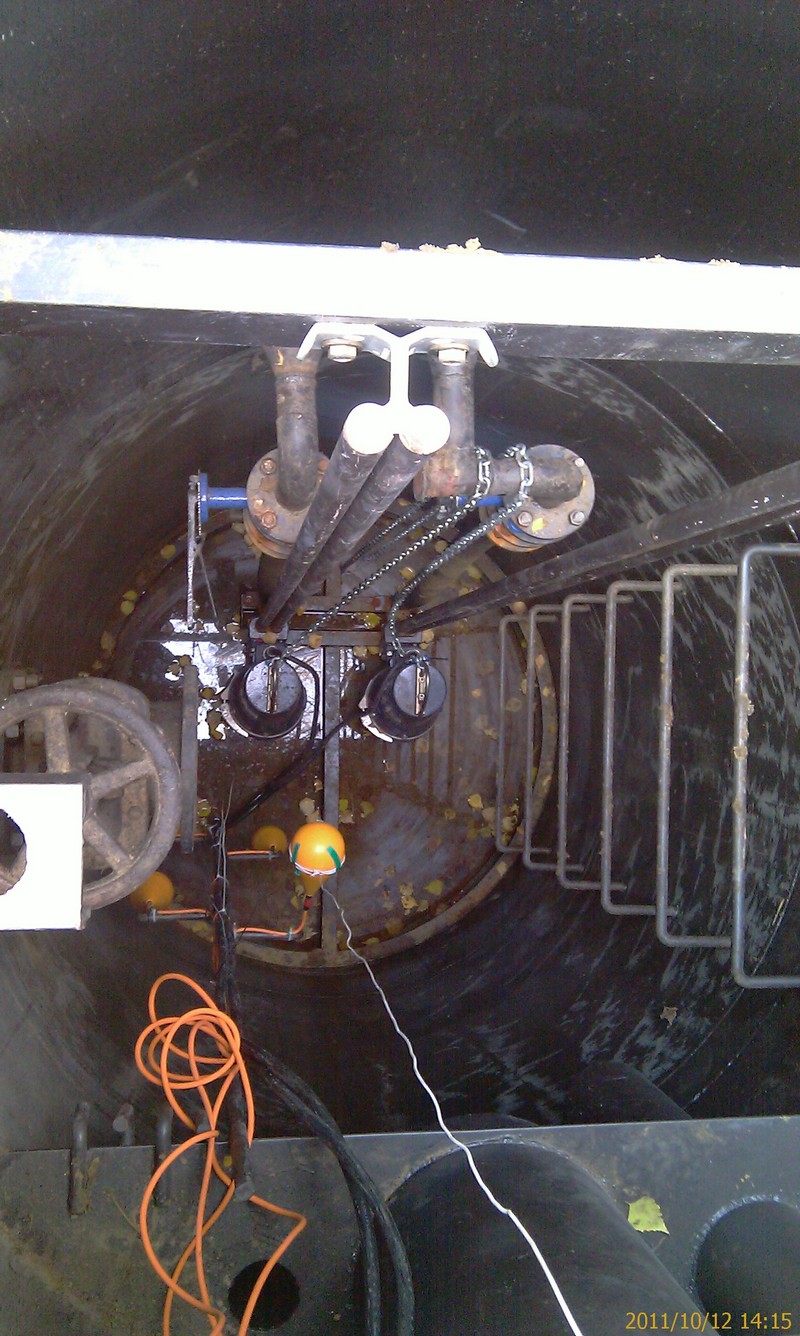

Монтаж датчиков уровня

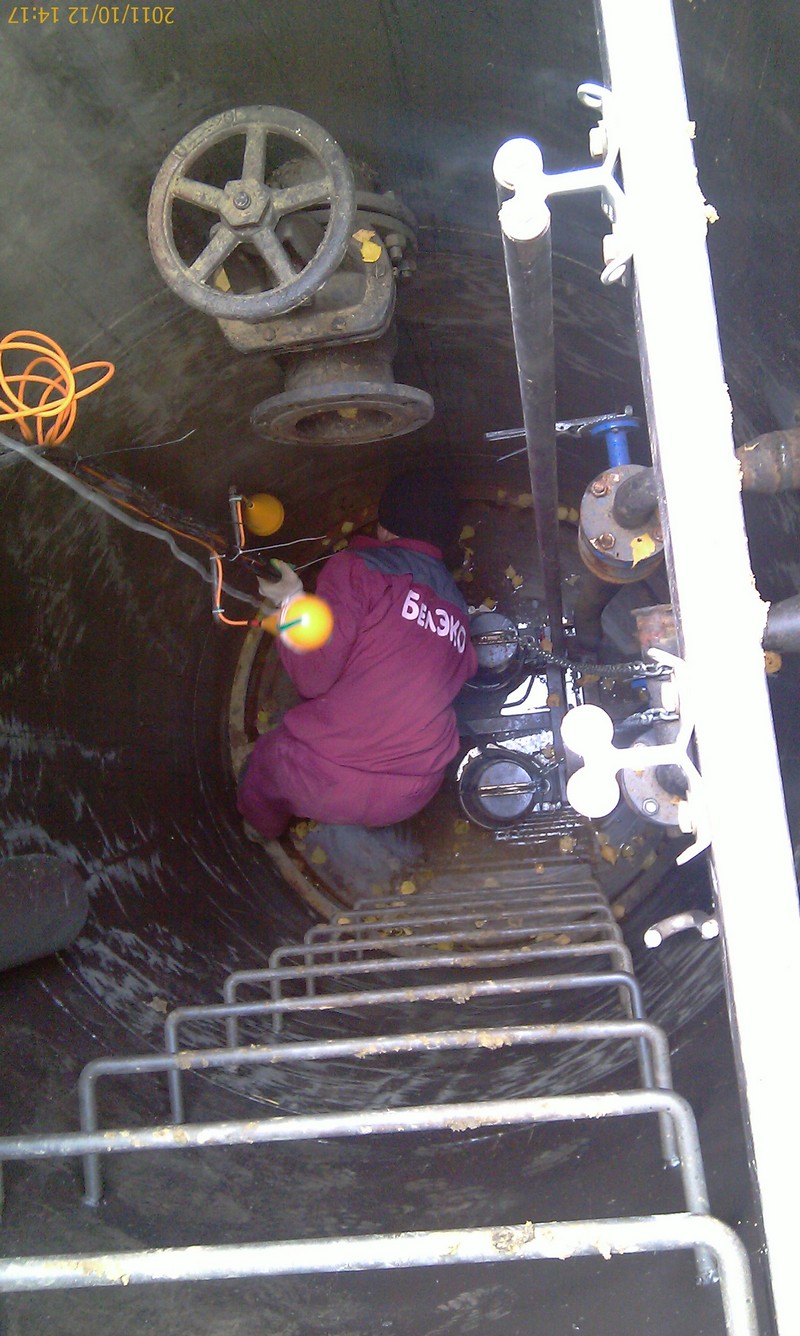

Монтаж насосов
