Назначение
Очистные сооружения для ливневой канализации предназначены для очистки поверхностных, производственных сточных вод и ливневых стоков. По нормативам водного законодательства РФ, перед сбросом ливневых и талых сточных вод в водоемы, городскую или дождевую канализацию требуется провести ряд мероприятий по доведению качества очищенной воды до требуемых показателей (НДС в соответствии с техническими условиями на сброс ливневых стоков).
В зависимости от характера сбрасываемых сточных вод: городская, дождевая или производственная канализация, к качеству очистки ливневых стоков предъявляются различные требования. Предельными показателями по загрязнениям для поверхностных стоков являются:
-взвешенные вещества;
-нефтепродукты;
Установка ЛОС — используется для очистки ливневых, талых, производственных и поливомоечных сточных вод, с входящими концентрациями до 700 мг/л по взвешенным веществам и до 70 мг/л по нефтепродуктам. Степень очистки на выходе — взвешенные вещества до 5 мг/л и нефтепродукты – до 0,3 мг/л. (ПДК сброса в водные объекты хозяйственно-питьевого и культурно-бытового водопользования).
Установка ЛОС — применяется для очистки ливневых, производственных, талых и поливомоечных сточных вод, с входящими концентрациями до 700 мг/л по взвешенным веществам и до 70 мг/л по нефтепродуктам. Степень очистки на выходе — взвешенные вещества до 3 мг/л и нефтепродукты — до 0,05 мг/л. (ПДК сброса в водные объекты рыбохозяйственного назначения).
Преимущества оборудования
-удобство при монтаже и эксплуатации (не требует специального обучения обслуживающего персонала);
-высокая коррозионная стойкость установок;
-срок службы оборудования более 50 лет;
-установки работают в самотечном режиме и энергонезависимы;
-эстетичный внешний вид;
-простота замены фильтрующих элементов
-при небольшом удельном весе, 1,5–1,8 г/см3, обладают большой механической прочностью
-диаметр люка позволяет вести обслуживание установок изнутри
Принцип работы

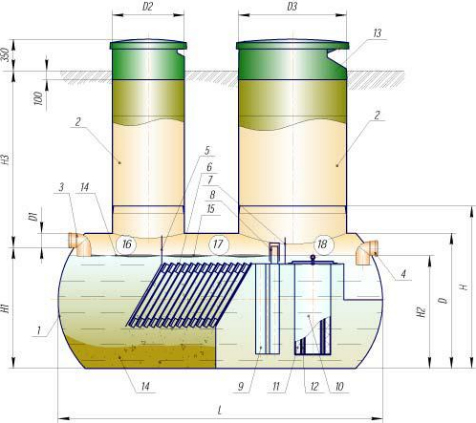

1. Корпус (стеклопластик); 2. Смотровой колодец с люком; 3. Входной патрубок с раструбным соединением; 4. Выходной патрубок с раструбным соединением; 5. Первая перегородка; 6. Тонкослойный блок; 7. Вторая перегородка; 8. Обводной байпас; 9. Коалесцентный фильтр (сепаратор); 10. Сорбционный фильтр (сорбент) одноступенчатый или двухступенчатый; 11. Сорбционный материал первой ступени очистки; 12. Сорбционный материал второй ступени очистки; 13. Люк. 14. Зона накопления осадка; 15. Зона накопления нефтепродуктов; 16. Песколовка;17. Тонкослойный отстойник.
D. Диаметр корпуса; D1. Диаметр патрубков; D2, 3. Диаметр смотрового колодца; Н. Высота корпуса; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Глубина расположения входного патрубка (до лотка) от поверхности земли; L. Длина корпуса.
Установка представляет собой цилиндрический резервуар-емкость, разделенный перегородками 5, 6 образующими отсеки: песколовку 16, тонкослойный отстойник 17, коалесцентный сепаратор 9 и сорбционный фильтр 10.
Корпус установки 1 и перегородки выполнены из армированного стеклопластика.
Тонкослойный блок 6 и коалесцентные фильтры 9 выполнены из полимерных материалов обладающие низкой адгезией по отношению к нефтепродуктам.
Входные и выходные патрубки изготовлены из ПВХ.
Песколовка - камера, предназначенная для удаления из сточных вод механических грубых примесей минерального происхождения и пленочных нефтепродуктов. Сточные воды подаются с помощью входного патрубка 3 в первый отсек установки -песколовку, где происходит смена режима потока с турбулентного на ламинарный и происходит гравитационное отделение взвешенных веществ и нефтепродуктов от воды в результате разницы их удельного веса, более лёгкие частицы нефтепродуктов поднимаются на поверхность, а тяжелые оседают.
Тонкослойный отстойник - камера предназначенная для задержания растворенных мелкодисперсных взвешенных веществ и нефтепродуктов. Принцип действия: первично осветленная вода в первом отсеке направляется во второй отсек с тонкослойным блоком 6. В данном отсеке с увеличенной площадью осаждения, состоящем из профильных блоков-сепараторов тонкослойного отстаивания, сделанном из специальных полимерных материалов, поток в ламинарном режиме разделяется на ярусы (слои) в целях повышения эффективности отстаивания. Мелкодисперсные взвешенные вещества по наклонным пластинам тонкослойного блока стекают на дно, а всплывающие нефтепродукты концентрируются на поверхности воды.
Коалесцентный сепаратор - отсек предназначенный для задержания эмульгированных нефтепродуктов. Последующая очистка поверхностного стока от нефтепродуктов происходит на контактном коалесцентном фильтре, благодоря слиянию и укрупнению капель нефтепродуктов при соприкосновении их на поверхности фильтрующей загрузки, обладающей высокой гидрофобностью.
Сорбционный фильтр - применяется для очистки ливневых и талых сточных вод до требований ПДК предъявляемых для сброса в водные объекты хозяйственно-питьевого и культурно-бытового назначения. После коалесцентных фильтров сточные воды подаются на сорбционный фильтр, обладающий сорбирующими свойствами. В результате адсорбции происходит глубокая очистка сточных вод от нефтепродуктов и остаточных механических примесей.
