Монтаж

Общие указания при монтаже установки очистки ливневых и талых сточных вод

Следует избегать ударов по стенке корпуса, во избежание его повреждения.

Анкеровка установок очистки ливневых вод к монтажной фундаментной ж/б плите необходима во избежание ее выдавливания грунтовыми водами при опорожнении установки во время технического обслуживания.

Размеры и технические параметры монтажной фундаментной плиты определяются расчетным путем в ходе выполнения проектных работ. Масса фундаментной бетонной плиты должна быть не менее 50% от массы установки с водой.

На монтажной фундаментной плите необходимо утрамбовать слой песка (мытого, без камей) не менее 20 см.

При варианте размещения установки под проезжей частью, следует выполнить разгрузочную дорожную плиту из армированного бетона и использовать чугунные люки в соответствии с ГОСТ 3634-99.

При установке емкостного оборудования и резервуаров должна быть соблюдена правильность ориентировки входа и выхода сточной воды, проверена соосность всех отверстий.

После установки емкости на слой песка, необходимо залить в неё воду (во все отсеки) на высоту 20 см для сохранения устойчивости при дальнейших монтажных работах.

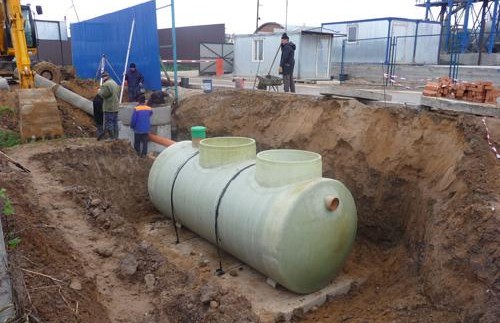

Крепление (анкерование) установки к монтажной фундаментной плите производится анкерными неэластичными тросами, протягивая их вокруг емкости. Частота расположения, размер и прочность анкерных тросов зависит от габаритов конкретной установки и уровня грунтовых вод. Анкеровочные тросы должны быть закреплены вдоль емкости через 0,8-1,2 м. Тросы и крепежи не должны вдавливаться в поверхность корпуса установки.

Обратную засыпку производить песком слоями по 20-30 см, после чего производить его утрамбовку и пролив водой. Параллельно с засыпкой производить заливку емкости водой.

При достижении уровня засыпки входного и выходного патрубков, подключить их к коллектору. На горловины надеть технологические колодцы (можно использовать мастику, жидкие гвозди строительный клей и т.д.) Установить датчик уровня нефтепродуктов и проложить кабель (если датчик входит в комплект поставки).

Подавать сточную воду на установку после повторной очистки водосборной поверхности от мусора.

ВНИМАНИЕ! При увеличении высоты технических колодцев (более 1,8м) необходимо предусмотреть комплекс защитных мероприятий на выбор проектной организации!

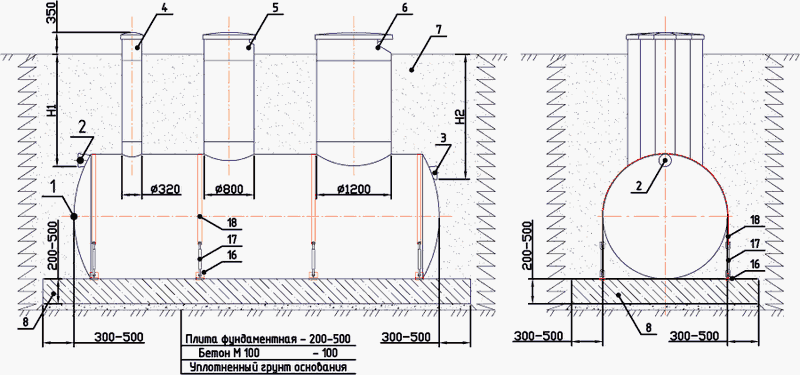

Монтаж на ж\б плиту

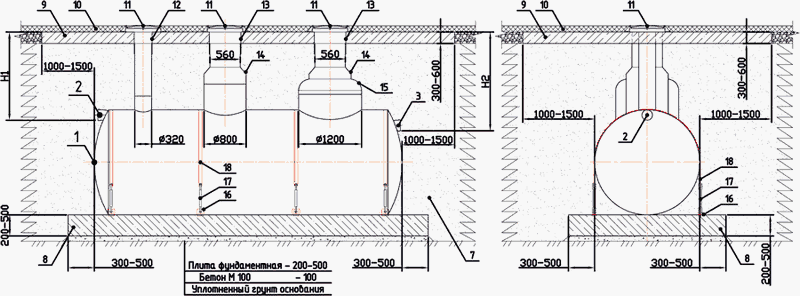

Монтаж на ж\б плиту под проезжей частью

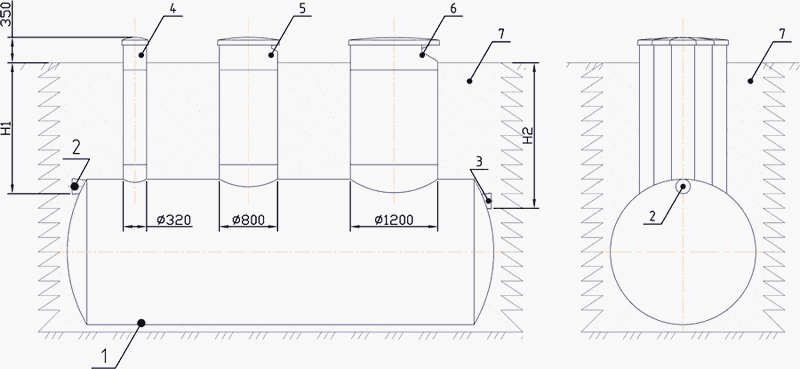

Монтаж на уплотненный грунт

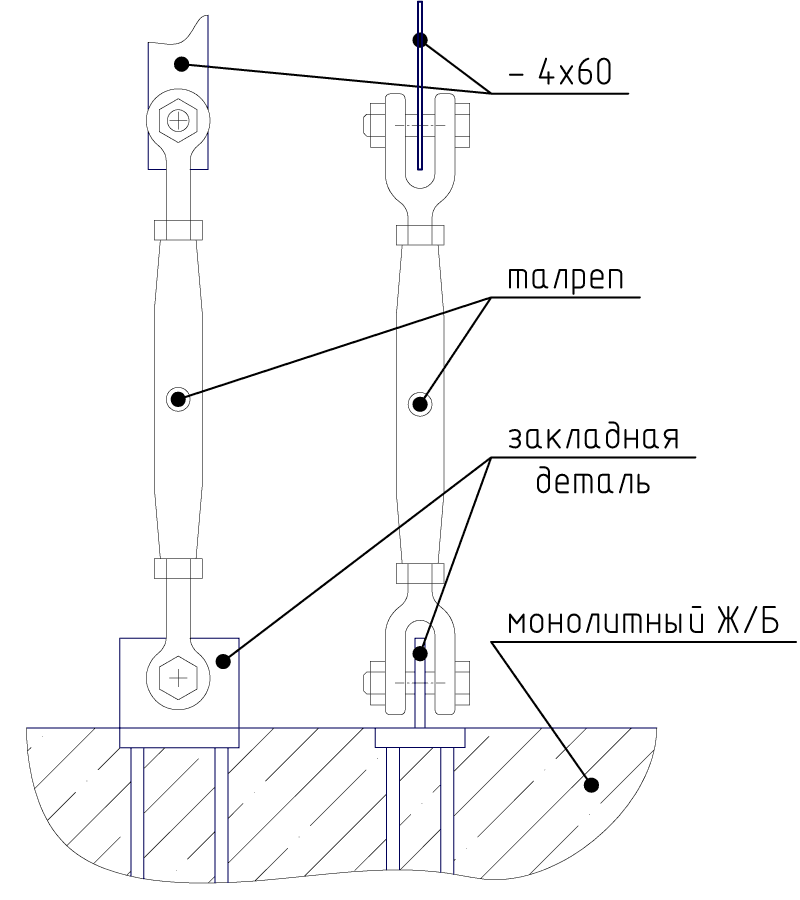

Талрепы(крепежные элементы)

1. Все металлические изделия обезжирить, загрунтовать ГФ-021 (ГОСТ 25129-82*) за 2 раза и окрасить эмалью ПФ-115 (ГОСТ 6485-76*).
2. Сварку металлических изделий вести электродами Э-42, толщину шва принять по наименьшей толщине свариваемых элементов.

Установка монолитной плиты

* Опалубочное кольцо применяется при монтажеустановки под монолитной плитой;
** Выступающая часть опалубочного кольца после монтажа монолитной плиты срезается.
